電路符號
時間：2022-11-21 人氣： 來源：山東合運電氣有限公司
電路符號（英語：electronic symbol），是一種用來繪制電路圖時，代表不同的電子器件的圖像符號。例如：電線，電池、電阻、晶體管。這些符號曾經因國家而異，但今日大多已國際標準化。有些符號，像是真空管，成為幾乎滅絕，不再使用的技術。
標準符號
在電路圖符號的標準也有數個，依地區而異，有些微差異。目前的國際標準是IEC 60617。
IEC 60617-Graphical Symbols for Diagrams
IEEE 315-Graphic Symbols for Electrical and Electronics Diagrams（Including Reference Designation Class Designation Letters）
ANSI Y32.2
CNS 3-10-工程制圖（電機電子制圖符號）
DIN EN 60617-Graphische Symbole für Schaltpl?ne（舊的標準DIN 40700/DIN 40900已作廢）
GB/T 4728-電氣簡圖用圖形符號
JIS C 0617-電気用図記號（舊的標準C 0301已作廢）

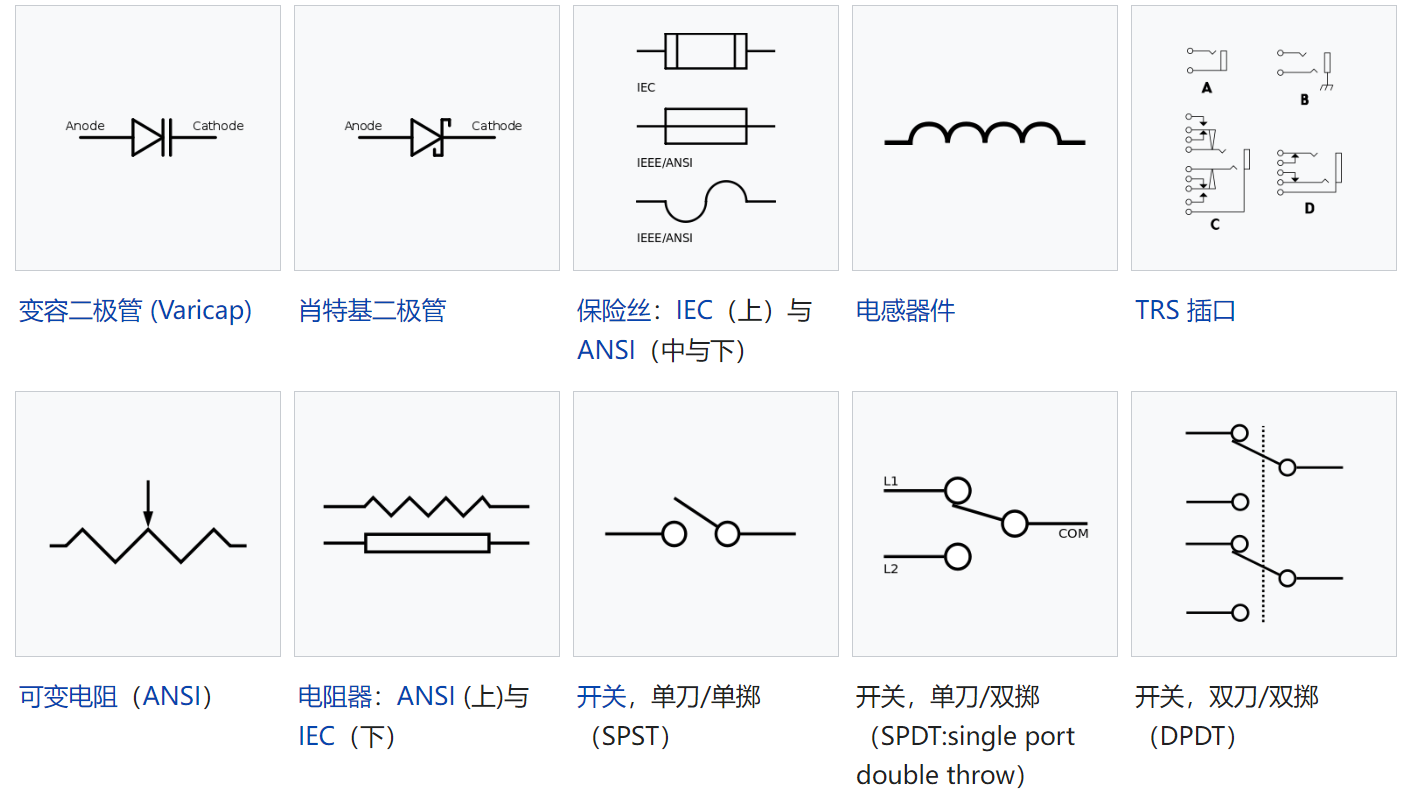

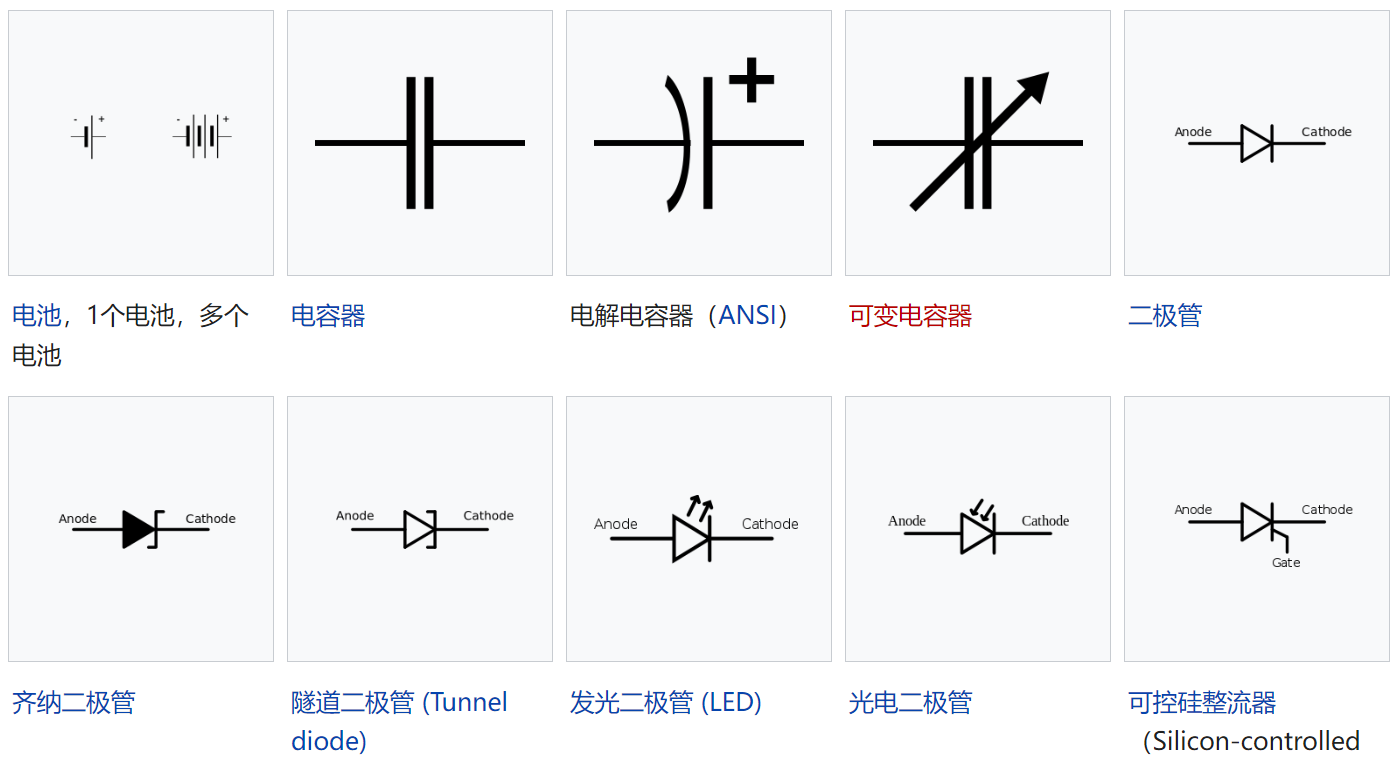

通用的電路符號圖庫
關于電路符號，小編為大家就分享這些。歡迎聯系我們合運電氣有限公司，以獲取更多相關知識。
